Restauration einer Turbine

Die Turbine der Burgmühle wird restauriert
Eine über 100-Jahre alte Turbine soll zu neuem Leben erweckt werden

Inhaltsverzeichnis:

1. Bestandsaufnahme

Istzustand in Bildern

2. Restaurationsfortschritte

Erläuterungen und Bilder

2. Zeichnungen und Pläne

Wichtige Zeichnungen werden hier abgelegt

2. Das 3-D Projekt

Die Turbine soll komplett in 3-D gezeichnet werden

3. Links

Firmen, Videos und andere Informationen aus dem Netz

 Bestandsaufnahme



 Vorbemerkung
 Nachdem sich der Verkauf als etwas schwierig erwiesen hat, möchte ich die Turbine nun selber Resaurieren und eventuell zu einem spätern Zeitpunkt verkaufen. Parallel dazu werde ich für einen kleinen Kreis der Interessierten, und nicht zuletzt für mich selber, die Restauration mit dieser Internetseite etwas dokumentieren.

 Turbine allgemein:
 Es soll versucht werden, so viel Orginalteile wie möglich, der über 100 Jahre alten Turbine (Baujahr 1921), wieder zu verwenden, so dass hier eine Art Kulturdenkmal entsteht. Momentan sieht es so aus als sei nur der Leitschaufel-Haltering und das Turbinenlaufrad nicht mehr verwendbar, obwohl eine Fachfirma das Turbinenlaufrad wieder instand setzen will. Die Leitschaufeln gehören, zur besseren Effizienzsteigerungen, auch erneuert.
 Hier noch eine interessante Aussage: versehentlich wurde einem Turbinenbauer übermittelt, die Turbine sei Baujahr 1929 und der wusste direkt das dies nicht sein kann: „Diese Form der Leitschaufeln gibt es seit 1925 in Deutschland nicht mehr“.

 Lagerung:
 Hier soll der Versuch gemacht werden, die Lagerung mittels Gleitlager, wie im Original, zu realisieren. Die alten Lagerböcke werden wiederverwendet und nur Messingschalen werden erneuert.

 Abdichtung:
 Interessanterweise kommt die Turbine an den Flächen, die aufeinander liegen und verschraubt werden, ohne irgendwelche Dichtungen aus, nur ein wenig Fett auf die die Kontaktflächen, zusammenschrauben und fertig. Messingbuchsen die der Abdichtung der Turbineausgänge dienen (Hauptwelle und das Gestänge mit dem die Leitschaufeln verstellt werden), werden ausgetauscht. Die eigentliche Abdichtung erfolgt dann über in Öl getauchte Filzsteifen, die auf die Wellen gepresst werden.

 Die Steuerung:
 Die Steuerung soll mit einem Raspberry Pi oder einem ESP-32 realisiert werden und der Preis für die gesamte Hardware soll 200€ nicht überschreiten. Es soll von Extern die Steuerung überwacht werden können, beziehungsweise Alarme per Push-Nachrichten aufs Handy übertragen werden können.

 Der Rechen:
 Noch nicht in Planung

 Der Zeitplan:
 Die Turbine soll noch 2026 Strom erzeugen, aber der Rechen und das Gerinne werden erst 2027 gebaut.


Ist-Zustand in Bildern
xxx

 Restaurationsfortschritte


Mit Erleuterungen in Wort und Bild
Text Kapitel II
Leitschaufelverstellring mit Leitschaufel-Haltering
 Der Leitschaufelhaltering wurde neu gemacht

 Zeichnungen und Pläne


Zusatzbemerkungen Kapitel III.
Text 1 Kapitel III
Sondertext
Text 2 Kapitel III

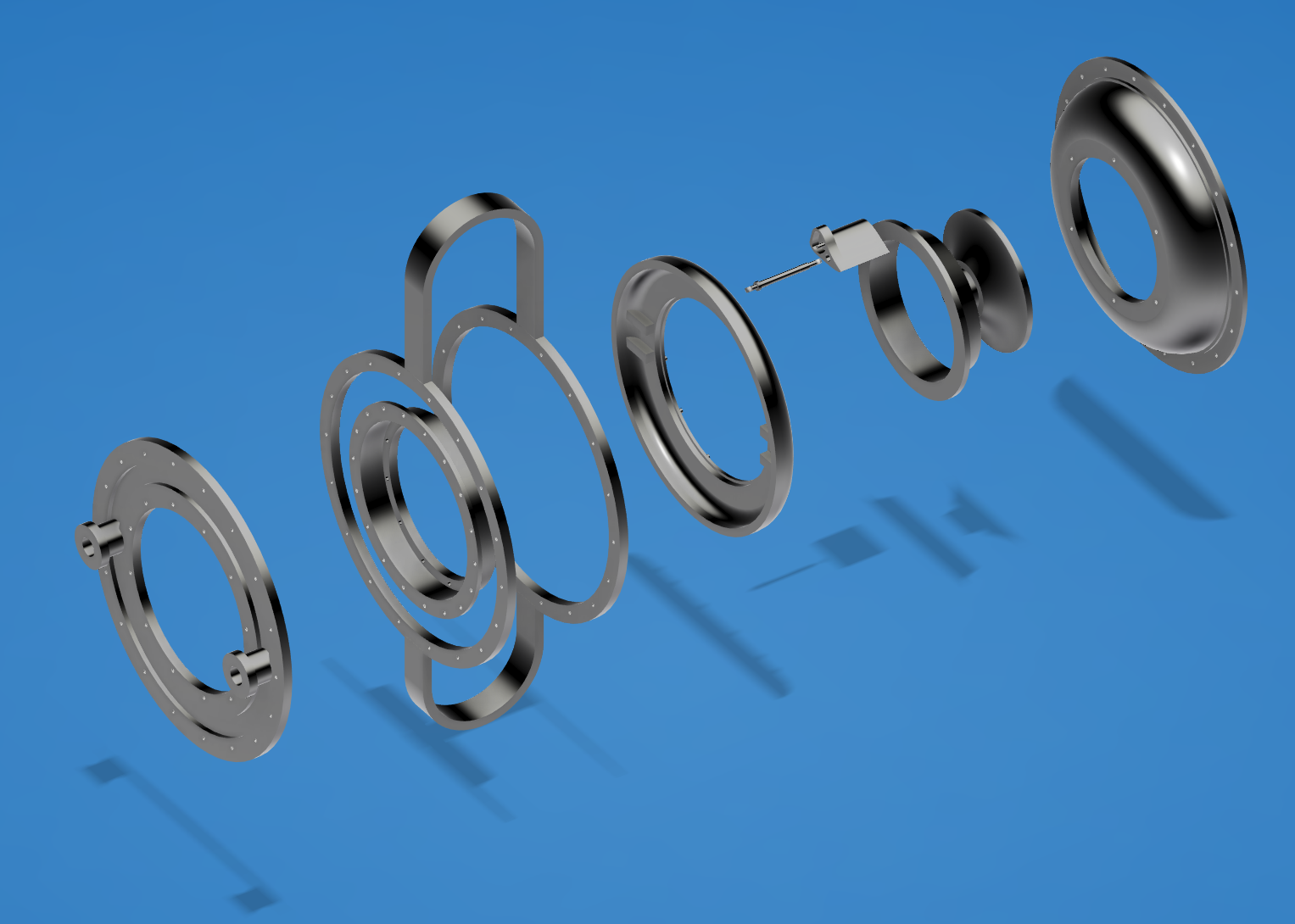

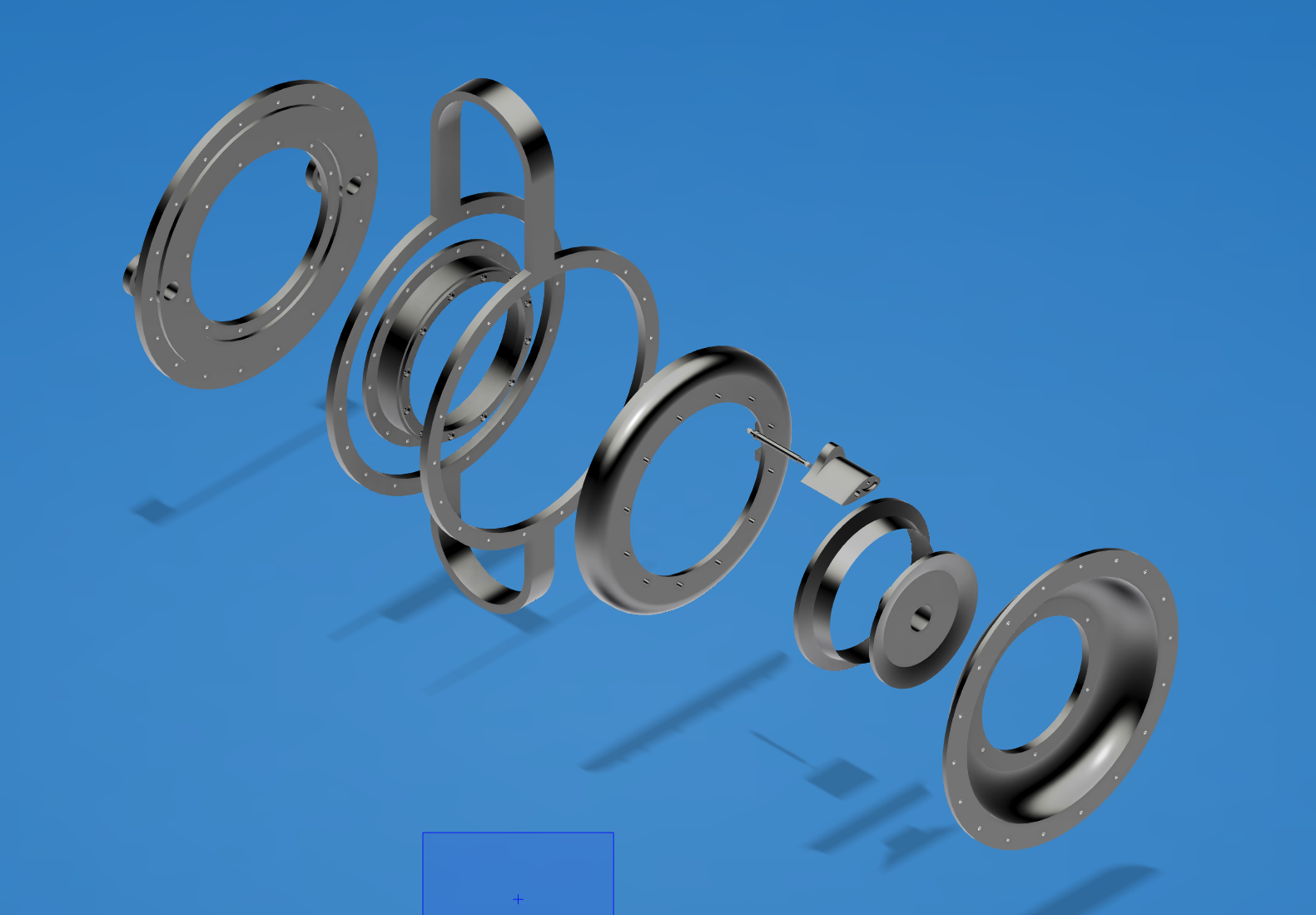

 Das 3-D Projekt


Die Turbine soll komplett in 3-D gezeichent werden und Eventuell im Massstab 1 zu 10 ausgedruckt werden

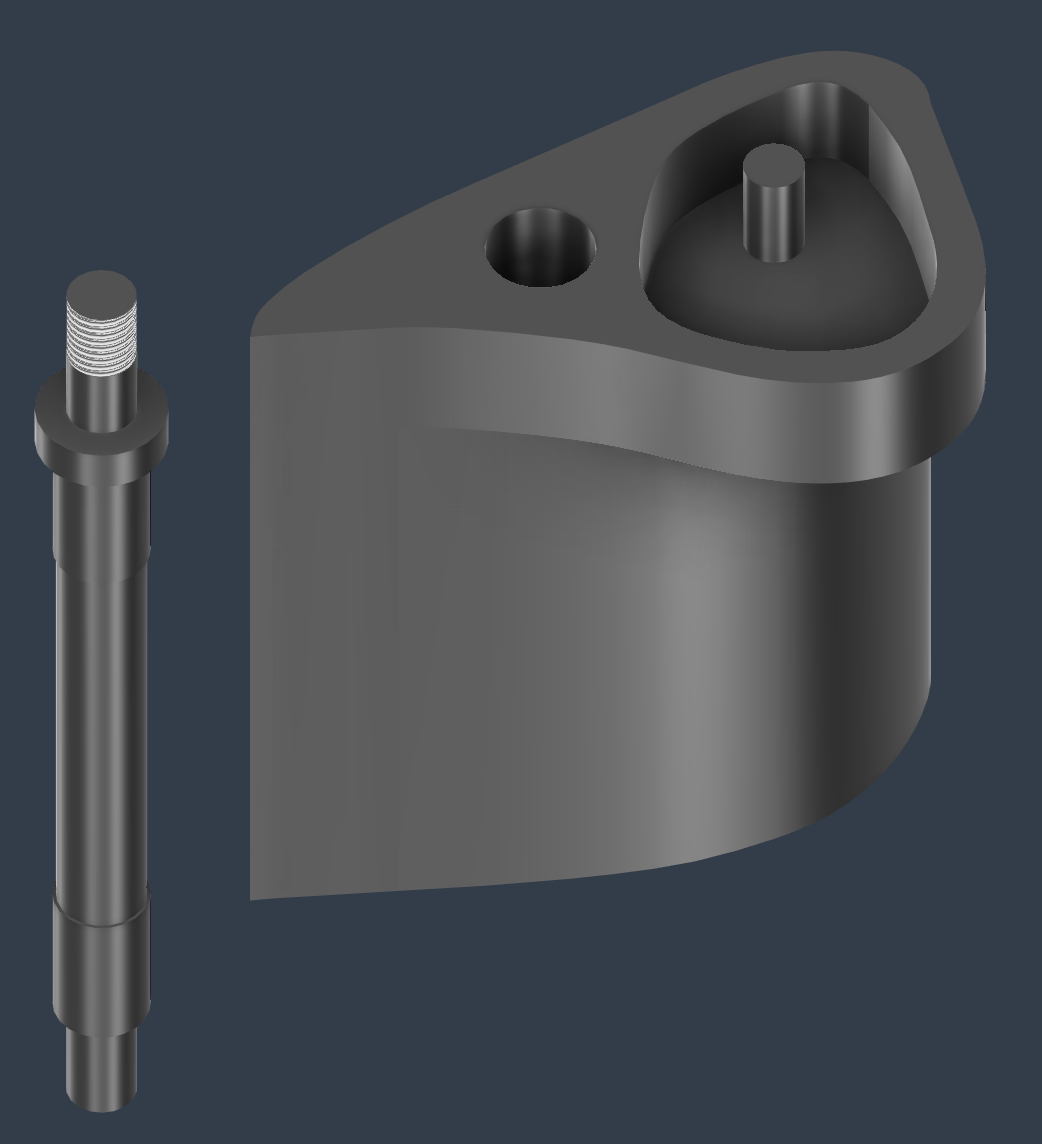

Meine erste 3-D Zeichnung, die Leitschaufeln der Turbine
Leitschaufel Bild 1
Leitschaufel Bild 2

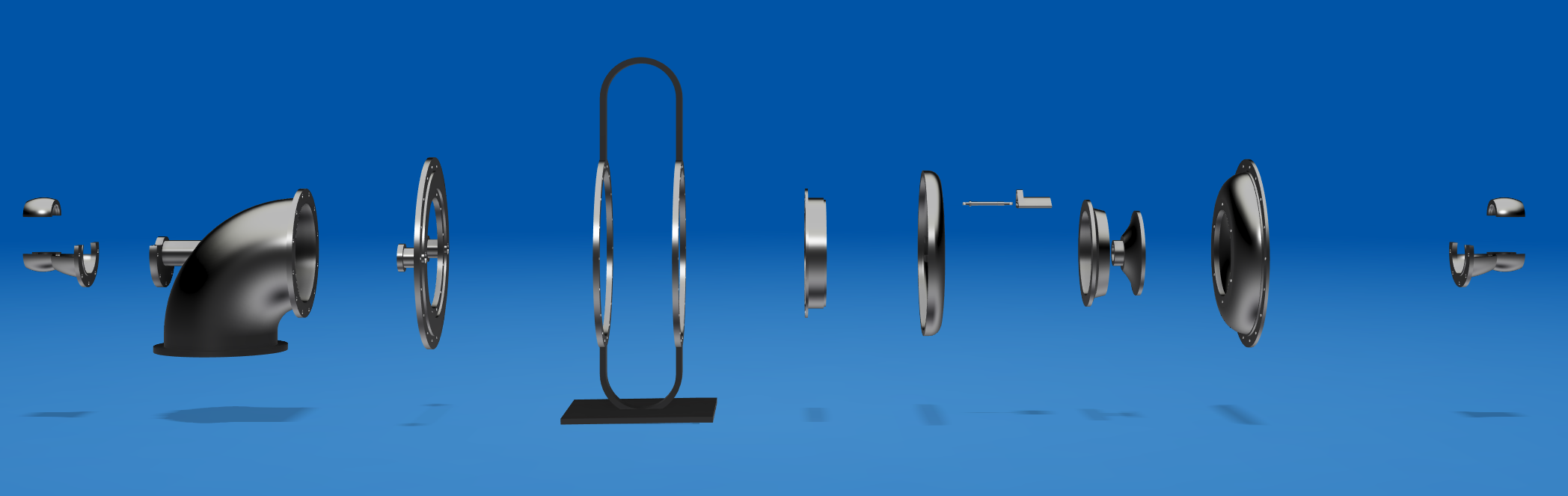

Die Turbine von vorn, es fehlt nur noch der hintere Distanzring

 Von links nach recht (in Klammern die Zusammenbaureihenfolge wobei hier zu beachten ist, dass das Laufrad, durch die örtlichen Platzgegebenheiten, zuerst an seine ungefähre später Position gebracht werden muss):
1. (4) Lagerschale vorn
2. (3) Rohrbogen mit Lagerflansch
3. (2) Vorderer Zwischenring mit Öffnunen zur Leitschaufelverstellung
4. (0) Schematische Darstellung Turbinen Korpus
5. (5) Leitschaufel-Haltering
6. (6) Leitschaufel-Verstellring
7. (1) Laufrad (muss noch bearbeitet werden) 8. (7) Leitschaufel mit Zubehör
9. (8) Hinterer Zwischenring
10.(9) Hinterer Distanzring (fehlt noch)
11.(10)Hinterer Lagerbock
  Texthalter
Text 2 Kapitel III

 Wichtige Links



Firmen, Videos und andere Informationen aus dem Netz
Turbinenbauer und sonstige Firmen
Hydrowatt, eine Firma für Wasserkraft aus Karlsuhe
Langenbach Flanschen Industriestraße 10-12 57555 Brachbach

Youtube Filme
3-D Zeichnung von einem Laufrad einer Fancisturbine
